你是否曾經好奇過，那些炫酷的汽車是如何制造出來的呢？在汽車制造過程中，焊接是一個至關重要的環節，而焊接夾具則是這個環節的重要工具。今天，我們就來聊聊汽車焊接夾具及其種類。汽車焊接夾具就是在汽車焊接過程中，用于固定和定位工件，以保證焊接質量和精度的裝置。它們能夠確保工件在焊接過程中保持穩定，從而提高生產效率和產品質量。
一、汽車焊接夾具的主要種類
汽車焊接夾具根據功能、用途和結構特點可分為以下幾類，其設計需兼顧定位精度、夾緊可靠性和工藝適配性：
1.按用途分類
裝配用夾具：用于將多個零件初步定位并點焊固定，確保幾何形狀符合設計要求。例如車門鉸鏈裝配夾具，需保證螺栓孔位對齊精度。
焊接用夾具：用于完成全部焊縫焊接，重點防止熱變形。如車身底板焊接夾具需配置冷卻系統以應對高熱量輸入。
裝焊一體化夾具：兼具裝配與焊接功能，適用于大型總成（如白車身總成），通過模塊化設計實現多工序集成。
2.按結構形式分類
剛性?shī)A具：采用固定式定位銷和支撐塊，適用于大批量標準化生產（如車門總成焊接），精度可達±0.3mm。

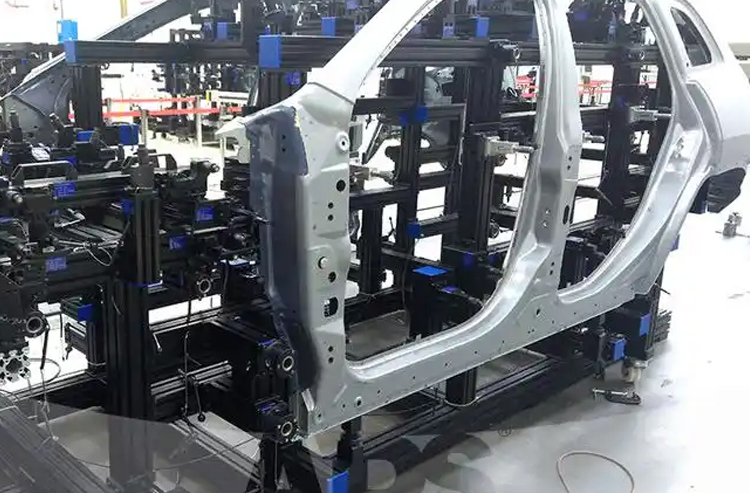

柔性?shī)A具：通過可調模塊（如滑軌、快換定位塊）適應多車型生產，如混線生產的車身側圍夾具。

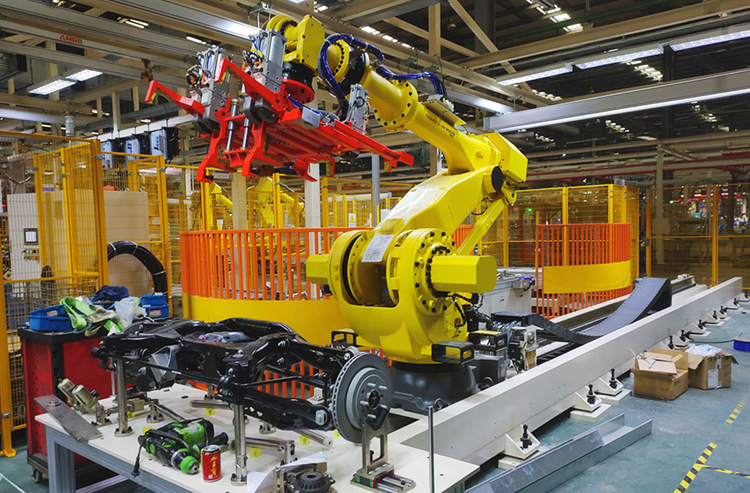

機器人協同夾具：集成傳感器和自動定位系統，配合焊接機器人實現高精度路徑引導（誤差≤0.1mm）。
3.按工藝階段分類
合件夾具：用于小部件焊接（如車門內板加強梁），要求輕量化設計以方便搬運。
分總成夾具：如車身地板總成夾具，需具備反變形設計以抵消焊接應力。
總成夾具：如白車身總拼夾具，采用多點液壓夾緊系統，確保整車尺寸公差≤1.5mm。
二、汽車焊接夾具使用注意事項
汽車焊接夾具的合理使用直接影響焊接質量與生產效率，需重點關注以下環節：
1.使用前的檢查與調試
定位校準：用激光校準工具或三坐標測量?jī)x驗證定位銷和基準面精度，確保誤差≤0.5mm。
夾緊力測試：氣動/液壓夾具需調節壓力閥（薄板件建議≤2MPa），手動夾具應均勻施力，防止工件變形。
安全防護：檢查氣路密封性（肥皂水檢測漏氣）、電氣絕緣性，確保緊急停止按鈕功能正常。
2.操作過程中的關鍵控制點
分步夾緊策略：先固定主定位點（如孔位基準），再鎖緊輔助夾爪，避免因應力集中導致偏移。
熱管理措施：對長焊縫或高熱量工藝，采用間歇焊接或預置反變形量（如0.5°~1°傾斜角），并加裝水冷通道（流量≥5L/min）。
防飛濺處理：在夾具接觸面噴涂硅基防濺劑，或貼耐高溫陶瓷纖維膠帶，減少焊渣附著。
3.維護與故障處理
日常維護：每日清理焊渣（銅刷或鏟刀），每周潤滑導軌（高溫鋰基脂），每月檢查定位銷磨損（超0.03mm需更換）。
熱變形修復：若夾具受熱彎曲，可更換耐熱鋼（如310S不銹鋼）或增加散熱鰭片。
系統性診斷：出現復合故障時，分模塊測試氣路壓力、運動自由度，對比CMK設備能力指數（若<1.33需大修）。
三、典型案例分析
1.車門焊接夾具失效
問題：車門鉸鏈孔位偏移超差。
原因：定位銷磨損（直徑減少0.05mm）導致基準失效。
解決方案：更換硬質合金定位銷，并增加每周三坐標檢測頻率。
2.車身總成夾具熱變形
問題：焊接后車身對角線誤差超1.2mm。
原因：夾具基板受熱軟化（碳鋼耐溫不足300℃）。
解決方案：基板材料升級為鑄鋼，集成水冷管道。
結語
汽車焊接夾具的合理選型與規范使用是提升車身制造精度的核心。用戶需根據生產規模（大批量選專用夾具，小批量選模塊化夾具）、材料特性（鋁合金需防熱傳導設計）和工藝需求（如激光焊需更高定位精度）綜合決策。同時，建立預防性維護體系（如《夾具點檢表》記錄壓力、磨損數據）可降低40%以上故障率。隨著智能化發展，集成IoT傳感器和數字孿生技術的夾具將成為主流，進一步推動汽車制造的精度與效率升級。
|
